在工业机器视觉领域，常会见到一类外形粗壮、修长如炮筒的镜头，业内习惯称之为“大炮筒镜头”。这类镜头往往与高精度检测、大幅面扫描等场景绑定，但很多使用者初次接触时，也会遇到一系列棘手问题。

一、大炮筒镜头是什么镜头？

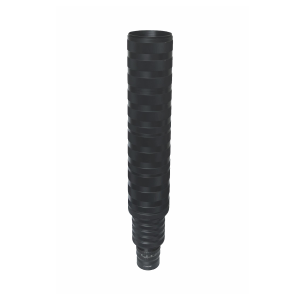

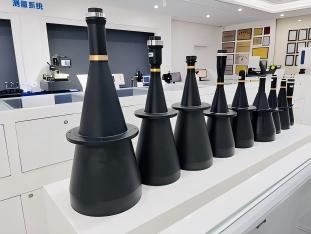

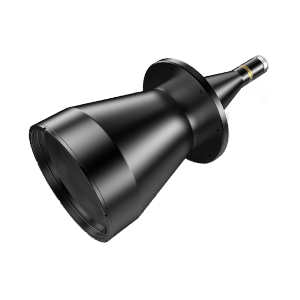

大炮筒镜头并不是一个严格的光学分类名称，而是对一类长镜身、大靶面、高分辨率工业镜头的形象化称呼。

1. 大像面覆盖：能够匹配成像圈极大的相机传感器，比如线阵相机、大面阵相机（如全画幅、中画幅、甚至6K、8K、18K线扫），确保从中心到边缘都能获得有效像素。

2. 较长的光学总长：为了实现大靶面、高分辨率并控制像差，光学结构往往复杂，镜片组多，镜筒自然就被拉得很长，外形酷似炮筒。

3. 高精度的光学性能：很多大炮筒镜头属于远心镜头（尤其是物方远心或像方远心设计），或者被专门设计为大靶面定焦镜头，追求低畸变、高均匀性和极高的解析力。

二、大炮筒镜头实际应用中会出现哪些问题？常见问题有哪些？

大炮筒镜头虽然性能强悍，但它的精密与庞大体量，也给现场集成带来了挑战。

1. 安装松动与光轴偏移

大炮筒镜头自重往往远超普通C口镜头，有的甚至重达一两公斤。如果仅靠镜头接口螺纹悬臂受力，长期使用或者在振动环境下，卡口极易产生微小的松动。一旦发生松动，整个光轴就会偏移，导致画面一边清晰一边模糊、测量基准漂移。

更隐蔽的情况是，紧固件应力释放使得镜头与相机传感器平面不再平行，即使肉眼无法察觉，在微米级测量中也会引入极大的“透视误差”。因此，为镜头增加独立支撑结构或稳固的镜头托架，并定期校验光轴状态，是基本要求。

2. 杂散光与鬼影干扰

长镜筒内部的光路更长，对杂散光的控制提出了严苛考验。镜筒内壁螺纹消光处理不到位、镜片边缘镀膜或涂墨有缺陷、外部强光从镜筒缝隙漏入，都会在图像上形成局部光斑、降低整体对比度，甚至产生明显的鬼影。

实际应用中，用户常发现图像中央有朦胧光晕，或者边缘出现奇怪的反射像，往往就是因为镜头本身消光设计不足，或镜头前端未加装合适的遮光罩。高品质的大炮筒镜头，在出厂前就要在杂光抑制上做足功夫，包括精密涂墨、多级消光螺纹和镜片边缘发黑处理。

3. 边缘画质劣化与像场不均匀

大炮筒镜头常被用于“压榨”大像场，然而边缘视场的光线倾斜角度大，是像差最难以校正的区域。一些镜头虽然中心解析力惊人，但到了四角分辨率会急剧下降，同时出现场曲、像散，造成边缘成像模糊。

另一个伴生问题是亮度均匀性（渐晕）。在大靶面应用时，即便镜头像场足够覆盖，物理上的余弦四次方定律也会让边缘比中心暗一些。如果光学设计里没有对光瞳像差进行良好校正，或者接口法兰距匹配失误，这种暗角会更加明显。使用大炮筒镜头时，建议仔细确认其像场尺寸不仅要“盖得住”传感器，还要留出足够的设计余量，才能确保全屏画质一致性。

4. 对焦敏感与景深局限

大炮筒镜头常搭配高分辨率、小像元尺寸的相机，系统对焦点偏移的容忍度极低。轻微的机械误差、温度变化带来的热胀冷缩，都可能导致最佳焦平面飘离目标表面，造成图像整体变软。

与此同时，大靶面、高放大倍率往往意味着数值孔径较高，在保持高亮度的同时，景深会被压缩得很浅。这对于有高低起伏或振动场景下的检测，极易出现局部虚化。解决思路除了锁定调焦机构、选用温漂补偿设计的光学系统外，还需在方案评估时就谨慎计算景深，看是否满足公差范围。

5. 工作距离与机械干涉冲突

大炮筒镜头为了实现大靶面，有时不得不拉长工作距离（WD），但在紧凑的设备内部，这就会带来机械布局上的困难。镜头本身粗壮的直径，也可能和旁边的光源、治具发生物理干涉，让看似完美的光路设计在现场装不进去。提前拿到精准的镜头三维轮廓图，搭建数模模拟装配，是避免返工的唯一手段。
