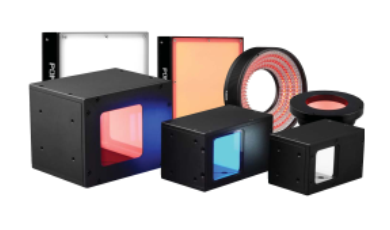

在视觉检测中，光源往往比相机更决定成败。同样一个工件，打光不同，效果天壤之别。先快速认识常见类型：环形光、条形光、背光源、同轴光、穹顶光、点光源，以及紫外、线扫光等。下面直接看它们在实际方案里的表现差异。
环形光最常见，多角度照射。检测金属零件压印字符时，用低角度环形光，光线斜射产生阴影，字迹黑白分明。但若零件镜面反光，容易中心过曝。
条形光方向灵活，常从两侧低角度对打，能“拉出”细微凹凸。如手机玻璃盖板划痕，肉眼难辨，用条形光掠射，划痕立即变成亮线，对比度极高，适合大面积平面。
背光源专攻轮廓与尺寸。被测物挡住均匀背光，内部细节消失，只留锐利黑影边缘，测量精密件长宽、孔径时精度极高，但完全看不到表面缺陷。
同轴光垂直照射，镜头只接收垂直反射。镜面平整处反射强，呈亮白；脏污、划痕等散射光进不来，便成暗斑。检测镜面晶圆、玻璃指纹或高反光金属划伤，同轴光能让缺陷无处遁形，背景干净。
穹顶光通过半球漫反射，光线均匀包裹，几乎无影。像药品泡罩包装，塑料壳有弧度，环形光易眩光，穹顶光却可均匀照亮，清晰分辨颜色差异，适合凹凸表面、强反光混料，突出颜色信息。
实际选型时记住几个要点。
一看材料：金属镜面优先考虑同轴光或穹顶光，规避眩光；哑光塑料可用环形光或条形光凸显纹理；透明材料多用背光看轮廓，或特定角度光检内部异物；荧光物质用紫外光激发。
二看特征与背景反差：白色塑料上找黑点，常规环形光即可；金属划痕需多角度试条形光，找到让划痕最显眼的方向。
三看打光模式：明场下缺陷常呈暗色，适合平坦缺陷；暗场下缺陷因散射变亮，适合细微凹凸，低角度光形成暗场，同轴光为明场。
四看环境：空间小用环形光一体安装；高速运动用高亮频闪或线扫光；环境光干扰加滤光片。
注：务必用实际样件反复测试。没有万能光源，多试一种角度、多加一片偏振片，效果可能截然不同。选光源的本质，就是让隐藏的特征凸显，让模糊的边界变得锐利。掌握这个逻辑，三分钟足以让你从一头雾水变得胸有成竹。
