在工业自动化生产、精密质检、在线监测等场景中，在线图像测量仪凭借非接触式、高精度、高效率的检测优势，成为替代传统人工测量、手动量具检测的核心设备。很多企业在设备选型阶段，常常因看不懂参数、不清楚参数适配场景，导致选型停滞、设备采购不符生产需求。

一、在线图像测量仪核心特点

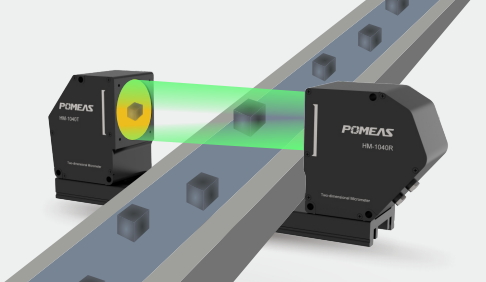

在线图像测量仪是基于机器视觉技术，集成工业相机、光学镜头、图像处理算法、控制系统的自动化测量设备，可实时对流水线上的产品、工件进行尺寸、外观、位置等数据的在线检测，区别于离线台式测量设备，核心特点优势显著：

• 非接触式测量，无损检测：设备依托光学成像采集数据，无需接触被测工件表面，不会对精密零件、软质材料、易划伤产品造成磨损、形变，适配各类高精度、高品相要求的工件检测，彻底解决传统卡尺、千分尺接触测量带来的工件损伤问题。

• 实时在线检测，效率极高：可直接对接生产线流水线，跟随生产节拍同步完成测量、数据记录、良品判定，检测速度可达毫秒级，能够适配高速量产生产线，相比人工抽检、离线抽检，检测效率提升数十倍，可实现100%全检，杜绝漏检、抽检盲区。

• 测量精度稳定，误差可控：搭载高清工业相机与高精度算法，不受人工操作经验、视觉误差影响，常规设备测量精度可达0.001mm，高精度机型可实现微米级检测，且长期运行精度稳定性强，有效规避人工测量的随机性误差，保障产品品质一致性。

• 功能集成化，适配性广：单台设备可同时完成长度、宽度、孔径、间距、圆弧、平整度、瑕疵尺寸、位置偏差等多项参数测量，无需更换量具；支持不规则工件、异形件的自定义测量，同时可兼容静态、动态工件检测，适配多样化生产需求。

• 数据智能化，可追溯管理：设备可自动存储每一件产品的测量数据、生成检测报表，支持数据上传至MES、ERP等生产管理系统，实现检测数据实时溯源、数据分析、不良品统计，助力企业实现智能化品质管控与生产优化。

• 自动化程度高，节省人力：全程自动成像、自动识别、自动测量、自动判定良莠，无需人工值守操作，仅需定期设备校准维护，大幅降低人工质检成本，缓解企业质检人员短缺、人工成本高的问题。

二、在线图像测量仪适用行业

凭借高精度、在线化、智能化的检测能力，在线图像测量仪广泛应用于精密制造、新能源、电子电器、汽车零部件等多个高精度、大批量生产行业，覆盖绝大多数精密工件的在线尺寸与外观检测场景：

• 3C电子行业：是该设备的核心应用领域，主要用于手机、平板、耳机、电路板、连接器、芯片、屏幕边框等精密电子配件的尺寸检测，包括边框宽度、孔径大小、引脚间距、平面度、装配间隙等参数测量，同时可检测外观变形、缺口、划痕尺寸等瑕疵，保障电子产品精密装配精度。

• 汽车零部件行业：适配汽车精密冲压件、注塑件、轴承、齿轮、刹车片、线束端子、密封件等零部件检测，重点测量工件孔径、厚度、同心度、平行度、轮廓尺寸等关键参数，严格把控汽车零部件精度，规避因尺寸偏差导致的装配故障、安全隐患。

• 新能源行业：应用于锂电池极片、电芯外壳、光伏配件、储能器件、新能源线束、充电桩配件等产品检测，可测量极片厚度、极耳间距、外壳平整度、配件装配尺寸，同时检测工件变形、溢胶、尺寸偏差等缺陷，适配新能源产品高精度、高安全性的生产标准。

• 精密五金与模具行业：针对精密螺丝、五金冲压件、微型零件、模具配件、刀具、弹簧等小件精密工件，完成外径、内径、长度、弧度、倒角尺寸等精准测量，可实现模具配件在线复检，保障模具加工精度，适配五金批量量产的全检需求。

• 塑胶与包装行业：用于精密注塑件、硅胶件、橡胶密封圈、包装瓶、薄膜、纸质精密包装等产品的尺寸检测，测量产品厚度、壁厚、口径、外形尺寸，同时检测注塑件缩水、变形、披锋尺寸等问题，适配软质、塑胶类易变形产品的无损测量。

• 医疗器械行业：适配医用导管、精密医用配件、手术器械、微型医疗零件等产品检测，凭借无损、高精度的优势，严格把控医疗配件的尺寸精度与外观品质，满足医疗器械的高标准生产规范。

• 其他精密制造行业：包括钟表配件、光学镜片、陶瓷精密件、航空航天小型精密配件等高端制造领域，均可通过在线图像测量仪完成高精度在线尺寸检测，适配高端精密产品的严苛质检要求。

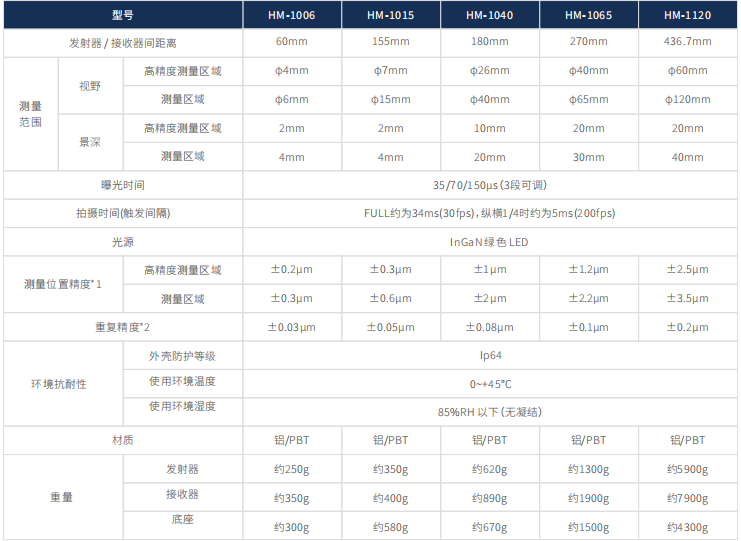

三、核心选型参数详解

多数用户选型卡顿的核心原因，是无法区分参数适配场景、不清楚核心参数优先级。以下整理在线图像测量仪选型必备的关键参数，明确参数含义与选型标准，帮助快速匹配设备：

1. 测量精度与分辨率

测量精度与重复精度是设备的核心核心指标，直接决定检测数据的准确性与稳定性，也是选型首要参考依据。设备常规测量精度可达±0.002mm，超高精度机型可达到±0.001mm，满足微米级精密检测需求；设备重复精度稳定在±0.001mm，多次测量同一工件数据无偏差，杜绝检测波动。成像分辨率标配1920*1080高清画质，高配机型可达4K超高清分辨率，能够精准识别工件微小尺寸、细微划痕、披锋等细节瑕疵。选型适配：普通塑胶、包装、常规结构件检测选用±0.002mm精度机型；3C电子、精密五金、医疗、航空、芯片等高精尖领域，优先选用±0.001mm超高精度机型。

2. 测量视野范围

测量视野指设备单次成像的有效检测区域，设备提供多规格视野镜头可选，主流标配视野为15mm、40mm、65mm、120mm，可覆盖绝大多数精密工件检测场景。其中15mm、40mm小视野适配微型精密零件、端子、芯片、小孔径等小件检测；65mm、120mm中大视野适用于电子壳体、五金板材、中大型注塑件等产品检测。选型标准：需根据被测工件最大外形尺寸选型，同时预留10%-20%视野余量，避免工件边缘超出成像区域，保障完整检测、无数据遗漏。

3. 检测速度

设备检测速度适配自动化流水线生产节拍，标配静态检测速度为0.1s/件，动态在线跟随流水线检测速度可达0.03s/件，支持高速产线不间断连续检测，有效适配各类高低速自动化生产线。低速人工辅助流水线、小批量抽检场景，0.1s/件检测速度完全满足需求；高速量产流水线、全检工况，可依托0.03s/件的极速检测能力，匹配高产生产节奏，不会出现检测滞后、堵料情况，保障产线整体产能。

4. 相机与镜头参数

设备搭载工业级高清相机，成像画质清晰、色彩还原度高，有效规避成像模糊、边缘失真等问题。镜头采用高精度工业定焦镜头，透光率高、畸变率极低，成像无变形，保障尺寸测量精准度。定焦镜头精度稳定、抗干扰性强、性价比高，适配固定规格工件大批量常态化检测，无需频繁调试，可长期稳定运行，完全适配工业复杂生产工况。

5. 可测参数种类

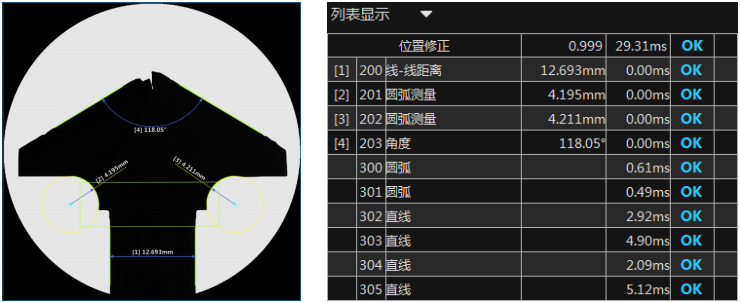

设备测量功能全面，支持多维度尺寸与形位公差一体化检测，核心可测参数包含：长度、宽度、高度、厚度、孔径、孔距、半径、直径、圆弧、角度、倒角、间距等基础尺寸；同时支持平行度、垂直度、同心度、圆度、平面度、轮廓度、位置度等形位公差检测。除此之外，可自动识别工件变形、披锋、缺口、溢胶、划痕等外观缺陷，并精准测量缺陷尺寸，单台设备可替代多台传统量具，实现尺寸+外观一体化检测，适配绝大多数精密工件检测需求。

6. 适配工况与安装方式

设备适配全场景工业生产线工况，支持多种安装方式，可根据产线结构灵活选择顶装、侧装、嵌入式、立式落地式安装，完美适配皮带流水线、链条流水线、转盘机、振动盘上料线等各类自动化产线。设备整机采用工业级防尘外壳，防尘等级达IP65，可适应车间粉尘、轻微潮湿、常温工业工况，设备工作环境温度为0℃-45℃，运行稳定、抗干扰能力强，长期连续运行无故障，适配工厂常态化高强度生产作业。

7. 数据拓展功能

设备搭载智能化数据管理系统，具备完善的数据采集与输出功能，可自动抓拍工件图像、记录每一组测量数据、自动判定良品/不良品，实时统计不良率、检测总数、合格总数。系统支持自动生成Excel、PDF格式检测报表，可一键导出存档；同时预留通用接口，可无缝对接MES、ERP等工厂管理系统，支持数据实时上传、云端存储、数据溯源，支持自定义参数设置、批量数据修改、报警记录查询，满足企业智能化、数字化品质管控需求。
