新手视觉工程师必看：工业镜头检测方案的核心组成部分有哪些？

2026/08/12

作者:adminBOSS

在自动化生产线上，工业镜头检测方案就像一双不知疲倦的“电子眼”，能快速揪出产品表面的划痕、尺寸偏差或装配瑕疵。想实现这种微米级的高精度检测，并非只靠一个摄像头，而是由光学镜头、图像传感器、照明设备、处理算法，以及图像采集与分析软件五大核心部分精密协同完成的。下面，我们逐一拆解它们的作用。

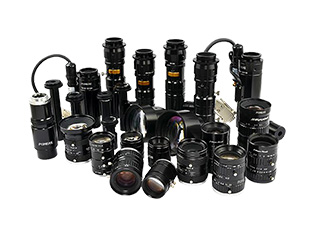

1. 光学镜头

镜头相当于检测系统的“视网膜”，其分辨率、畸变率和景深直接影响图像细节。普通镜头在拍摄立体物件时，容易因透视产生近大远小的误差。工业场景中常会用到远心镜头，它能消除透视形变，让物体在不同距离下都保持恒定放大倍率，确保尺寸测量更真实。优质的光学镀膜工艺还可以减少反光与杂散光，使图像对比度更高，为后续算法降低干扰。

2. 图像传感器

光线通过镜头汇聚后，落在图像传感器上。无论是CMOS还是CCD芯片，其任务是把光信号转为数字图像。像素尺寸、动态范围和帧率是衡量传感器性能的关键：更小的像素能捕捉细微纹理，高动态范围在同时观察深色焊点和反光金属时能保留更多层次，而高帧率则满足每秒数百个零件的飞速检测。稳定的像元结构，才保证了长时间测量数据不漂移。

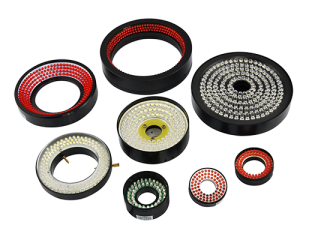

3. 照明设备

很多时候，成像失败并非因为镜头不够好，而是光没打对。照明设计需要根据产品材质、形状和检测目标来定制：环形光能均匀照亮表面文字，低角度光让细微划痕显现，背光则能让轮廓边缘分明，便于快速测量外径。采用波长稳定的LED光源并适配漫射板或偏光片，能够压制环境光干扰，把背景和缺陷的对比度拉到最大，算法处理自然事半功倍。

4. 处理算法

采集到的图像只是数字矩阵，如何从中提取意义全凭算法。传统的边缘检测、模板匹配、灰度分析可完成有无、定位和基本测量；当面对复杂纹理或随机瑕疵时，基于深度学习的语义分割、异常检测模型便大显身手。经过大量真实缺陷样本训练后，算法能像经验丰富的质检员一样，快速区分正常加工痕迹与真正的裂纹、脏污，大幅降低误报率。

5. 图像采集与分析软件

软件将图像采集、相机参数设置、算法调用和结果判定整合在一个流程中。它负责控制触发信号与曝光时间，确保每次拍摄时机精准，并用预处理功能进行去噪、校正。随后调用算法模块完成检测，将缺陷类型、坐标、尺寸实时标注并记录，还能输出统计报表，指导工艺改善。友好的配置界面让工程师无需从头编程，就可迅速调整检测逻辑，适应新品换线。
