多元传感测量系统由哪些部分组成？

2026/08/12

作者:adminBOSS

多元传感测量系统主要由光学镜头组件、测量传感器、视觉光源系统、工业相机、图像控制软件五大核心部分构成，整套系统协同运作，可完成各类高精密零部件的 2D 平面与 3D 立体尺寸高精度测量工作。

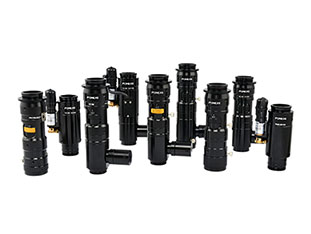

一、光学镜头组件

作为设备的成像前端核心，镜头组件直接决定成像的清晰度、畸变控制能力以及放大倍率。针对微小精密工件、曲面异形件等不同检测对象，镜头会匹配对应的景深、视场与分辨率参数，有效消除边缘模糊、透视变形等问题，为后续图像采集打下精准的光学基础，是保障测量数据真实性的第一道关键环节。

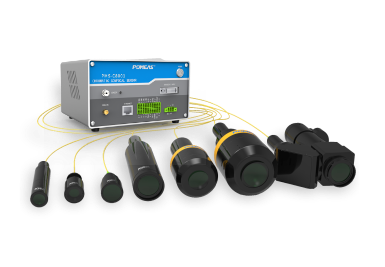

二、测量传感器

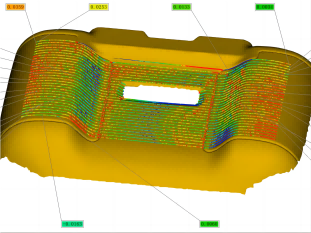

传感器是设备捕捉物理信号的核心感知单元，也是实现多元传感的核心载体。它可以采集距离、高度、轮廓、色差、反光度等多维数据，区分单一视觉难以识别的细微落差与材质差异。在 3D 测量场景中，传感器能够精准抓取工件立体轮廓信息，弥补 2D 平面检测只能观测平面尺寸的局限性，让测量维度更加全面立体。

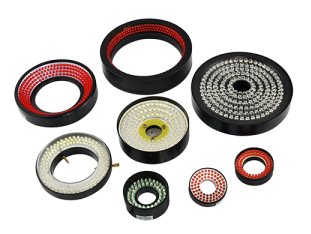

三、视觉光源系统

光源看似辅助部件，实则对成像质量影响极大。不同材质、表面粗糙度、颜色的工件，对光线反射吸收效果截然不同。环形光源、条形光源、同轴光源、背光光源等多种类型按需搭配，能够弱化工件表面划痕、反光、阴影干扰，突出被测轮廓边缘，降低算法识别误差，大幅提升整体测量稳定性与重复检测精度。

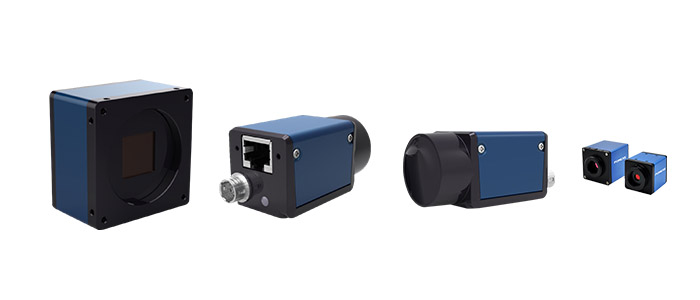

四、工业相机

工业相机负责将镜头传输的光学影像转化为数字化电信号，区别于普通民用摄像设备，工业相机具备高帧率、高像素、低噪声、高稳定性的特质。高速拍摄模式可适配自动化流水线不间断检测，高像素感光芯片能够捕捉微米级细微特征，保证图像原始数据完整可用，为软件运算提供可靠素材。

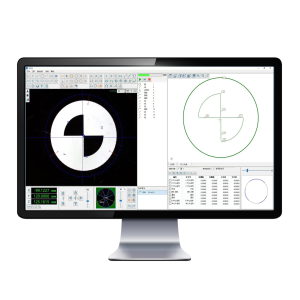

五、图像控制软件

软件是整套设备的 “大脑中枢”，承担图像接收、预处理、算法运算、数据输出全流程工作。它对相机传回的数字化图像进行灰度校正、轮廓提取、坐标标定，自动计算长度、孔径、垂直度、平面度、空间高差等几何参数，同时完成数据存储、超限报警、报表导出等功能，最终输出标准化测量结果，实现自动化智能判定。

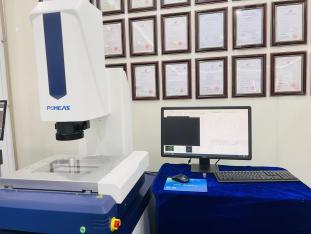

五大模块环环相扣，光学负责成像、传感器多维感知、光源优化成像环境、相机数字化转化、软件智能运算，一体化搭建起完整测量闭环。当前精密制造行业中，这套多元传感架构广泛应用于电子元器件、微型五金、注塑零配件等产品检测，2D 平面长宽、孔径测量与 3D 高度、曲面、体积测量均可高效落地，重复测量精度可稳定达到微米级别，有效替代人工卡尺、投影仪等传统量具，提升检测效率与数据一致性。
