很多制造业客户在选型尺寸检测设备时，常会混淆在线图像测量仪与传统投影测量仪，二者虽然都属于光学尺寸检测设备，但在外观结构、检测原理、适用场景上差异明显。
一、设备外观结构差异

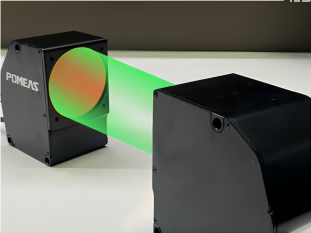

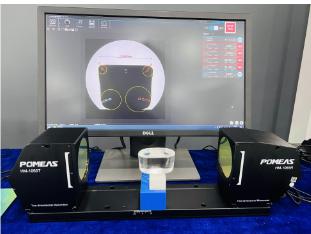

1. 在线图像测量仪：整机为一体化机架结构，集成相机+镜头+光源模组、运动机构与工控系统，设备支持对接产线。外观紧凑，可嵌入流水线，工件无需人工拿取放置，预留物料进出通道，适配自动化产线布局；操作端以显示屏软件界面为主，没有投影观察屏。
2. 常规投影测量仪：台式独立设备，主体由投影屏、物镜工作台、底座组成。核心特征是一块大尺寸圆形投影观察屏，依靠屏幕放大工件轮廓；工作台面积有限，工件需要人工放置在台面上，属于离线台式设备，无法直接接入生产流水线，占地相对固定，移动不便。
二、工作原理差异

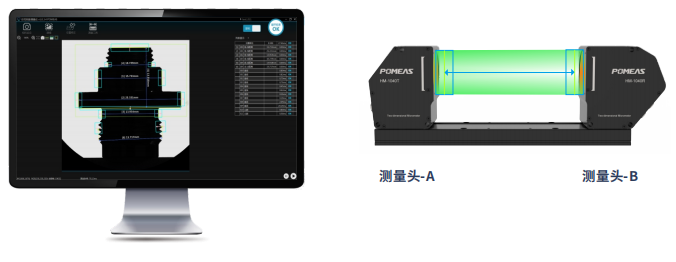

1. 在线图像测量仪：基于机器视觉成像原理。光学镜头采集工件高清图像，传输至工控软件，系统自动识别工件边缘，计算长度、孔径、角度、轮廓等尺寸数据。可自动保存测量数据、生成报表，支持批量连续检测，支持多特征同时测量，可设置 OK/NG 自动判定。
2. 常规投影测量仪：光学投影放大原理。光源照射工件，将工件轮廓投影放大到投影屏上，操作人员通过肉眼比对投影轮廓与标准透明样板，或是读取工作台刻度完成尺寸测量。测量依赖人眼识别，数据大多需要人工记录。
三、实际应用场景差异
1. 在线图像测量仪：适合产线大批量在线全检。工件随着流水线输送进入检测工位，完成非接触式快速测量，适合塑胶件、精密五金、连接器等小件产品的量产监控。可以实时反馈不良品，及时管控制程波动，减少不良流出，多用于生产现场全检。
2. 常规投影测量仪：多用于质检室离线抽检、样品打样检测。适合复杂轮廓工件比对，比如螺纹、冲裁件轮廓比对。检测速度慢，人工单次测量耗时久，不适合大批量全检；适合研发样品确认、来料抽检、小批量验证，很难集成自动化产线。
