在自动化生产线越来越普及的今天，尺寸检测正从“抽检、离线、人工”逐步走向“全检、在线、自动”。在线投影测量仪就是这类场景中常见的一类光学测量设备。它通过捕捉工件轮廓来实现非接触尺寸检测，适合高速生产节拍下的实时质量控制。

Q1：什么是在线投影测量仪呢？

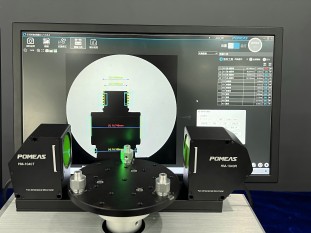

在线投影测量仪利用远心光学系统捕捉被测物体的轮廓，也就是常说的“剪影”。当光线从工件一侧照射、另一侧接收时，工件的边缘会形成明暗分明的轮廓图像，系统再通过图像处理和专用算法计算尺寸。它专为生产线上的高速、非接触、高精度尺寸检测而设计，可用于外径、宽度、间隙、位置、轮廓等项目的在线检测。

与普通影像测量设备相比，在线投影测量仪更强调产线集成能力、测量节拍和长期稳定性。它通常安装在流水线旁或产线中，对搬运中的工件进行实时测量，并把结果输出给上位机、PLC或分选机构，帮助实现自动判断和过程控制。

Q2：在线投影测量仪有哪些特点？

1. 抗位置偏移能力较强

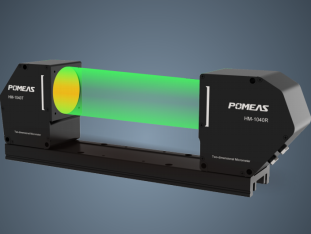

在线投影测量仪常采用双远心光学系统，发射侧与接收侧均为远心镜头。这样的结构有助于降低工件在光轴方向上下偏移对测量结果的影响，即使工件位置有少量变化，也能获得边缘清晰的轮廓图像。在一定的景深范围内，例如±20 mm，设备可以保持较稳定的测量表现。这对于产线上工件夹具存在轻微浮动、传送带来料高度不完全一致的情况很有意义。

2. 全视野精度表现稳定

由于采用低失真镜头和专用算法，在线投影测量仪在整个测量视野内都注重精度一致性。用户通常不需要对工件进行非常精确的位置调整，也不需要在现场频繁校准。对于产线检测来说，这意味着安装调试和换型操作可以更简洁，工件在视野内不同位置出现时，测量结果仍能保持较好的一致性。

3. 适合高速在线检测

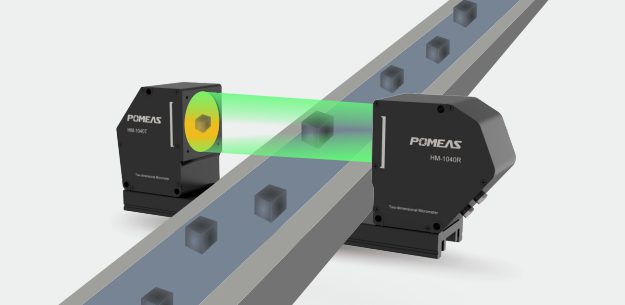

在线投影测量仪的曝光时间可以低至50 μs，能够捕捉高速搬运中的工件轮廓。较短的曝光时间有助于减少运动模糊，适合流水线实时全检，通常不需要为了测量而停机。对于小零件、连续送料或高速传送场景，这一点尤其重要。

4. 测量工具较丰富

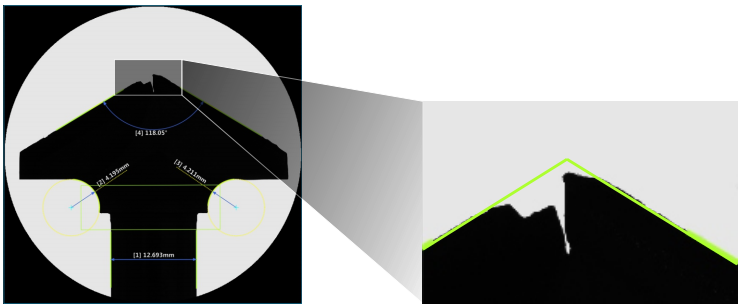

这类设备通常内置百余种测量工具。除了基本尺寸测量，如外径、宽度、距离、角度等，还可以支持几何公差（GD&T）相关项目、轮廓比对、缺陷距离检测等。丰富的工具意味着同一台设备可以覆盖多种检测需求，减少为不同项目反复更换硬件的情况，也便于后续扩展检测内容。

Q3：如何选择适合自己的在线投影测量仪？

选型时不建议只看单一参数，而应把“工件、产线、精度、软件、集成”放在一起考虑。可以从以下几个方面逐步梳理需求。

第一，明确测量对象和测量项目。

先确认工件尺寸范围、材质、表面状态、边缘特征，以及需要测量的是外径、宽度、间隙、位置度、轮廓度还是缺陷距离。不同工件对光源、镜头视野和算法工具的要求不同。对于透明、反光、柔软或易变形工件，要特别关注光学方案是否适配。

第二，确定视野和测量范围。

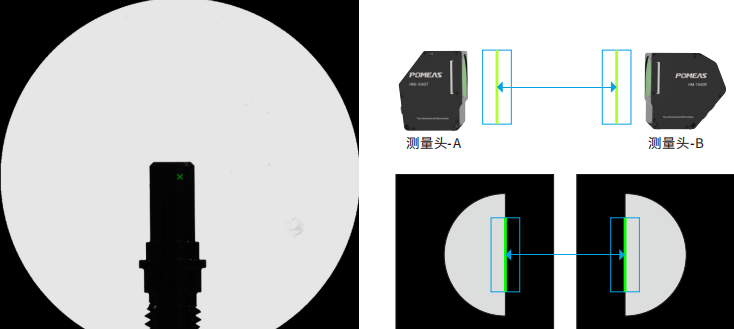

测量视野应覆盖工件在产线上的实际位置波动范围，并留出一定余量。视野过小，工件稍偏移就可能超出测量区域；视野过大，则可能影响分辨率和成本。选型时要结合最大工件尺寸、来料位置偏差和夹具重复定位情况综合判断。

第三，关注精度、重复性和景深。

精度要与产品公差相匹配，同时关注重复性表现。在线检测不仅要“测得准”，还要在长时间运行中保持稳定。景深参数也很关键：如果工件高度方向波动较大，应选择景深范围能够覆盖实际波动的型号，以减少对焦和安装调整压力。

第四，评估产线节拍和曝光能力。

测量节拍要与生产线速度匹配。了解设备的曝光时间、图像处理速度、输出延迟和触发方式，确认它能否在工件运动过程中完成稳定捕捉。对于高速搬运场景，短曝光和可靠触发尤为重要。

第五，考察软件工具和判定逻辑。

选型时要看软件是否覆盖当前测量项目，是否支持几何公差、轮廓比对、缺陷距离检测等功能，是否便于设置判定阈值、输出测量结果和保存数据。界面是否易用、换型是否方便、参数管理是否清晰，也会影响日常使用效率。

第六，确认系统集成和通讯能力。

在线设备通常需要与PLC、上位机、分选机构或MES系统连接。选型时确认支持的通讯接口、输入输出信号、触发方式和数据格式，确保能够顺利接入现有产线。安装空间、工作距离、线缆布置和防护需求也应提前确认。

第七，结合环境条件和维护需求。

生产现场可能存在振动、粉尘、油污、温度变化或环境光干扰。要了解设备的防护设计、安装方式和抗干扰能力，并评估日常清洁、校准和维护的便利性。长期稳定运行往往比单次演示效果更重要。

第八，建议进行样件测试和现场验证。

在最终确定型号前，尽量用真实工件进行测试，覆盖正常件、边界件和位置偏移情况，观察测量重复性、节拍和判定稳定性。条件允许时，还应模拟产线安装距离和触发方式，验证设备与现有流程的匹配程度。
