机器视觉应用之线序检测
2021.03.13

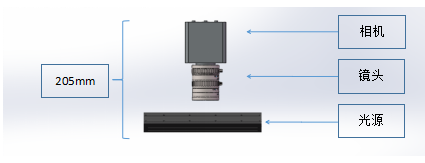

线序检测是线束工厂生产线材过程中必须要做的步骤，需要对线束的线位、排位是否漏插、错插进行排查，并将孔位插错的不良品挑选出来，杜绝不良品的流出。 随着技术的进步，机器视觉检测系统已经慢慢替代人工目视检测识别，实现自动判别线束线序的智能化、高速化操作。 检测需求 检测芯线排列顺序。流水线上的员工摆放芯线到装夹治具上，为避免出现摆放顺序错误情况，影响下一步芯线加工工序。 项目难点 ① 芯线外径小，约Φ0.5mm，因此需要5MP级别的高清工业镜头成像观测。 ② 有的芯线颜色不是纯色，而是两种颜色的线缠绕而成的，容易导致软件误判。 ③ 芯线是手动摆放到治具上，无法保证平整，导致芯线反光，颜色泛白，造成软件误判。 解决方案 1、相机使用普密斯的智能检测相机； 2、镜头使用5MP级别的25mm工业镜头； 3、光源使用普密斯的条形光源； 演示方案 核心配件介绍： 一、普密斯的智能检测相机 为了满足视觉检测判别，采用普密斯智能检测相机。 优点： 1. 成本低廉，相机直接连接显示器，无需连接电脑； 2. 检测应用范围广，内置检测系统包括图像分析、视觉判别，集成多种检测工具； 3. 操作简单，内置的检测系统包含直观的图形界面，操作员使用鼠标即可使用； 4. 色彩还原度高，有效减少色彩失真； 二、普密斯5MP 8mm工业镜头：VP-LEH-2514M 为了满足高清晰度、广视野成像需求，采用25mm的工业镜头。 优点： 1. 高分辨率，兼容5MP工业相机，适用于像元尺寸≥3.45μm以上的工业相机； 2. 专业光路设计，低失真，低色散成像； 3. 大景深，景深为5mm，即使芯线装夹不平整，也不会造成软件无法抓取清晰图像； 三、普密斯白色条形光源 普密斯条形光源颜色有红色、绿色、蓝色、白色，本案例我们采用白色光源。 优点： 1. 灵活性高，搭配安装支架可以灵活调整光源角度。 2. 画面均匀性高，减少芯线上的泛白反光，便于软件识别。 案例结果展示： 图 1 OK线序示意图 图 2 NG线序示意图，黑、褐色放错 图 3 NG线序示意图，黑、灰色放错
