一、核心技术支撑：测量仪的 “精准底气”​

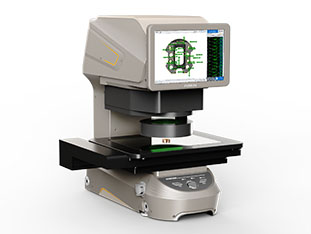

图像尺寸测量仪之所以能适配手机中框模具的高精度测量需求，核心依赖两大技术基石：高精度视觉采集模块与智能算法处理系统。

1. 高精度视觉采集模块由百万级像素工业相机、高分辨率光学镜头及 LED 环形光源组成，可清晰捕捉模具表面的微米级细节，避免因光线反射、纹理复杂导致的成像模糊；

2. 智能算法处理系统集成边缘提取、图像拼接、坐标校准等算法，能将采集到的二维图像转化为精准的数值数据，实现对尺寸、角度、弧度等参数的量化分析，产品精度可达 1.5um，完美契合大纲中 “通过图像处理技术获取模具尺寸数据” 的核心逻辑。​

二、手机中框模具的测量痛点与适配性​

手机中框作为整机的 “骨架”，其模具需满足极高的精度要求 —— 比如边框厚度公差需控制在 ±0.01mm 内，摄像头孔位圆心偏移量不超过 0.02mm，同时还要适配曲面边框、倒角弧度等复杂形状。传统接触式测量（如卡尺、千分尺）不仅效率低，还可能刮伤模具表面，且难以精准测量曲面、孔位深度等复杂维度。而图像尺寸测量仪的非接触式测量方式，既能避免对模具的物理损伤，又能通过快速成像与算法分析，一次性覆盖关键尺寸与形状检测，解决了传统测量 “慢、准度有限、易损伤” 的痛点。​

三、具体应用流程：从成像到数据分析的全链路​

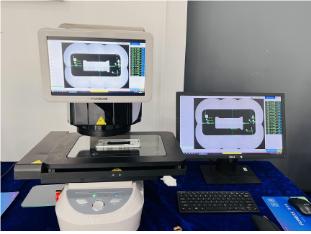

1. 模具定位与校准：将手机中框模具固定在测量仪的高精度工作台，通过基准点校准功能，建立测量坐标系 —— 通常以模具的基准孔、边缘轮廓为参考，确保测量数据的统一性，避免因摆放偏差导致的误差。​

2. 视觉采集与图像预处理：启动工业相机，配合环形光源的多角度补光，拍摄模具的二维图像；软件自动进行降噪、增强处理，凸显模具的边缘、孔位、凹槽等关键特征，为后续尺寸提取奠定基础。​

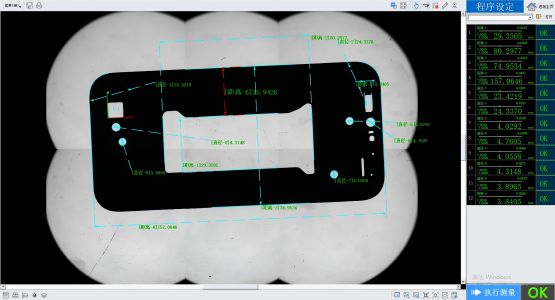

3. 关键参数测量与分析：基于预处理后的图像，算法自动识别并测量核心参数，涵盖三大维度：​

• 线性尺寸：边框宽度、厚度、孔位直径、相邻孔位间距等；​

• 形状精度：倒角弧度、曲面轮廓度、平面度（避免模具变形导致中框贴合不良）；​

• 位置精度：孔位与边框边缘的偏移量、凹槽的对称度等。​

测量完成后，系统自动生成数据报告，标注合格范围，直观呈现模具是否符合生产标准。​

4. 批量检测与数据追溯：对于量产的手机中框模具，测量仪支持自动化批量检测，工作台可自动切换模具位置，无需人工重复定位；同时，所有测量数据可实时存储、导出，便于后续质量追溯与工艺优化。​

四、应用优势：赋能手机中框模具的高效生产​

1. 高精度匹配需求：产品精度可达 1.5um，远高于手机中框模具 ±0.01mm 的微米级公差要求，较传统测量工具（精度通常在 ±0.01mm 以上）具有显著优势；​

2. 高效提升产能：单套模具测量仅需数秒，批量检测效率较接触式测量提升 5-10 倍，缩短生产周期；​

3. 非接触无损伤：避免测量工具与模具表面的摩擦、挤压，保护模具精度，降低报废率；​

4. 智能化降低门槛：全程自动化操作，无需专业测量人员，减少人为误差，同时数据报告直观易懂，便于生产管理人员快速决策。​
