线激光轮廓传感器-灯具支架部件正反面检测方案

2026/04/13

作者:POMEAS

方案背景

在灯具制造领域，灯具支架部件的质量直接关系到灯具的整体性能与安全性。其中，正反面的精准检测是确保部件质量的关键环节。传统的检测方法往往存在效率低、精度差等问题，难以满足现代生产的高要求。而线激光轮廓传感器的出现，为灯具支架部件的正反面检测带来了全新的解决方案。

检测方案

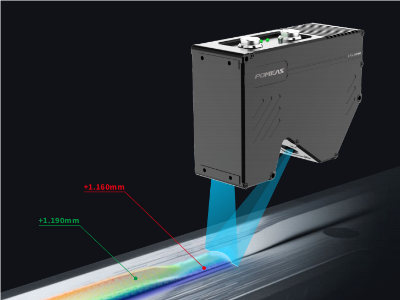

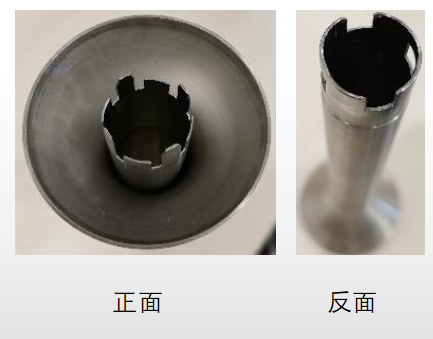

针对客户对灯具支架部件正反面的检测需求，我们采用自研的3D线激光轮廓传感器进行检测。

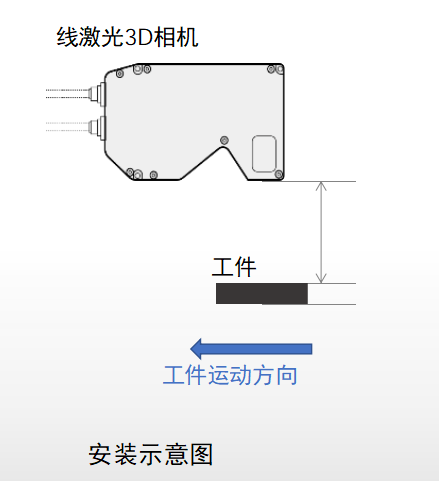

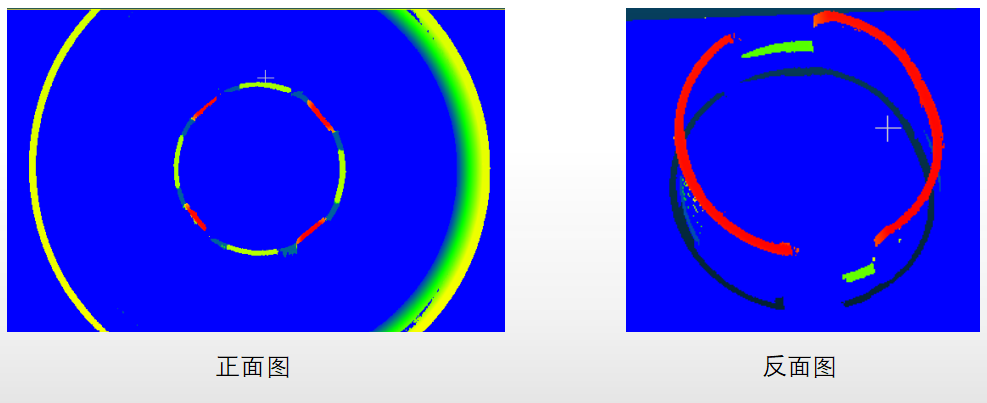

方案具备高精度、高速度的扫描能力，能够快速获取部件表面的三维信息。检测时，分别对产品上下两个面进行扫描测试。产品固定在特定位置，通过水平匀速运动的方式完成扫描过程。扫描速度设定为20mm/s，Y scale为0.02mm，相机线性度控制在±0.025mm以内，以确保检测的准确性。同时，为保证测试的稳定性，需使用专用夹具固定产品。

正面检测技术分析

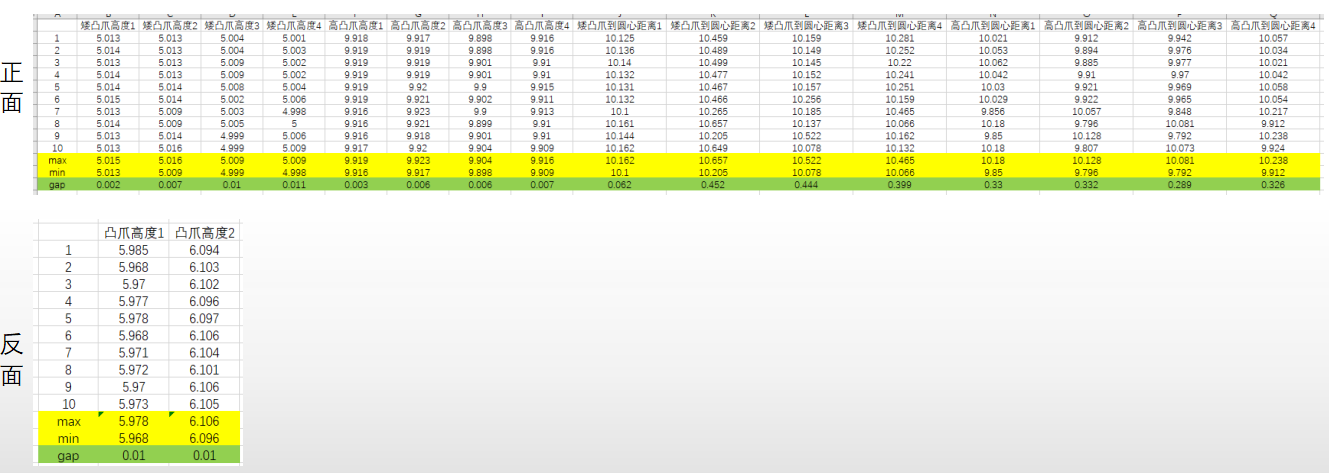

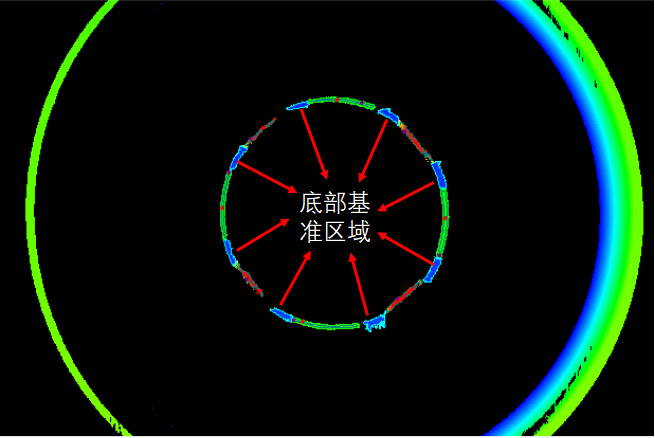

在正面检测中，首先以底面蓝色区域拟合一个基准面，作为后续测量的参考标准。红色区域代表高凸爪，通过传感器精确测量高凸爪到基准面的高度，判断其是否符合设计要求。绿色区域为低凸爪，同样测量其到基准面的高度。此外，以外圆轮廓计算圆心坐标，进而计算每个凸爪中心到圆心的距离，以此判断凸爪是否存在歪斜情况。这种多维度的检测方式，能够全面、准确地评估正面部件的质量。

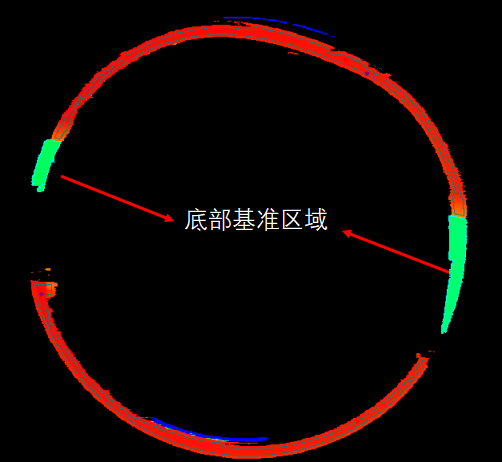

反面检测技术分析
