在精密制造领域，齿轮作为机械传动中的核心部件，其质量直接影响到整个系统的运行效率和稳定性。针对金属齿轮件的检测需求，我们设计了一套高效、准确的3D检测方案，旨在同时满足齿轮表面平面度的精确测量与正反面的快速区分。
检测方案概述

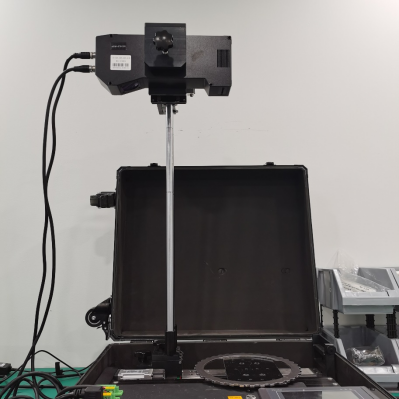

方案基于先进的机器视觉技术，通过普密斯自研3D线激光轮廓传感器、高精度相机对齿轮进行非接触式扫描，结合图像处理与三维重建算法，实现齿轮表面平面度的量化评估及正反面的智能识别。
平面度检测方案

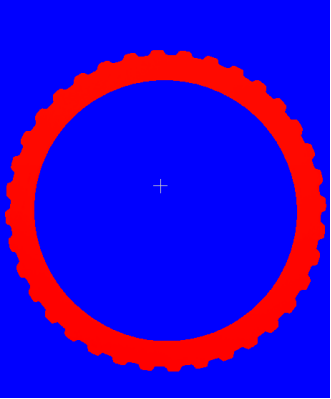

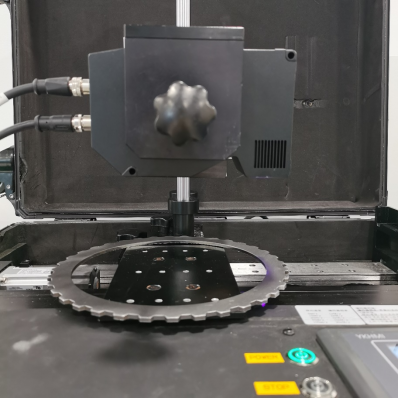

1. 定位与扫描：首先，利用图像处理技术抓取齿轮内圆心坐标作为定位基准，确保每次扫描的起始位置一致。随后，相机从上方以100mm/s的速度匀速扫描齿轮整个表面区域，覆盖所有关键测量点。

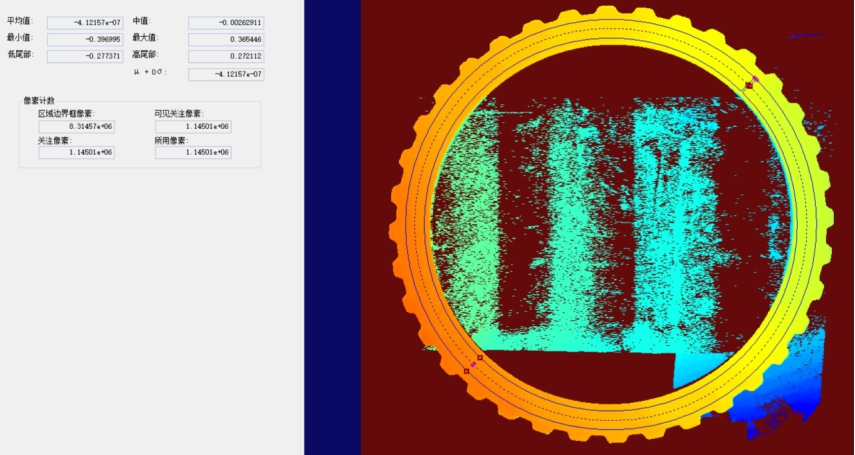

2. 数据处理与平面度计算：通过先进的图像处理算法，选取齿轮表面并拟合出一个基准面。计算齿轮表面各点到该基准面的高度差，进而通过统计高尾部与低尾部数值之差，得出齿轮表面的平面度数据。此方法有效排除了局部异常点的影响，提高了测量的准确性。
正反面区分方案
1.图像预处理：对采集到的齿轮图像进行灰度处理，增强边缘特征，便于后续模板定位与轮廓提取。

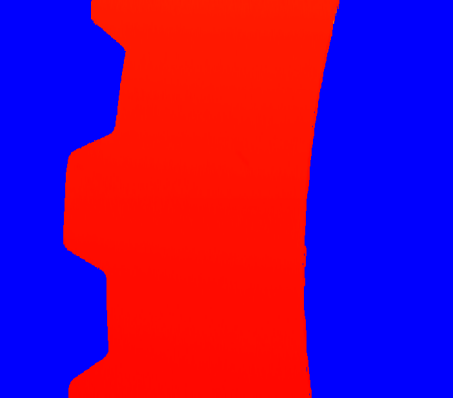

2.模板定位与轮廓提取：抓取齿轮外侧凸起部分作为模板，通过模板匹配技术实现齿轮的快速定位。随后，利用3D截面工具获取齿轮的切面轮廓，为后续弧度计算提供基础。

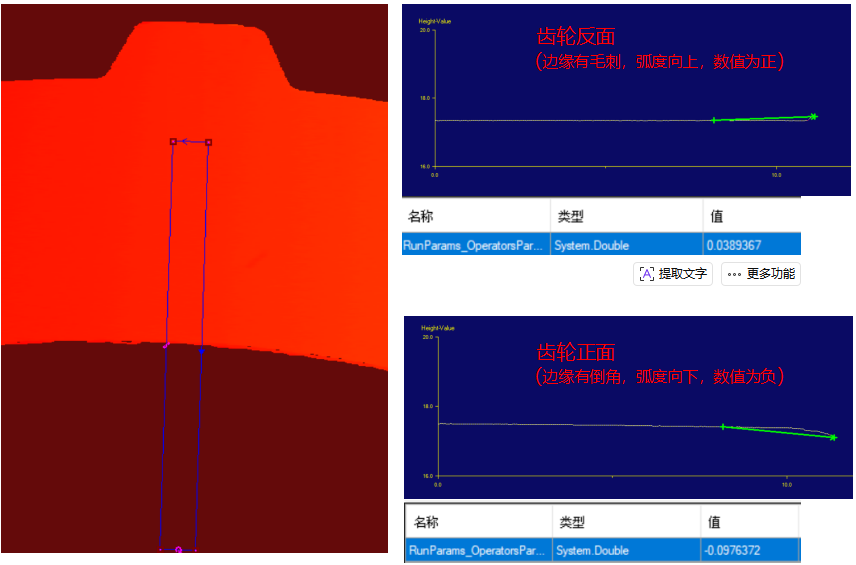

3.弧度计算与正反面判断：基于提取的轮廓数据，计算边缘弧度方向。根据预设规则，齿轮正面边缘弧度为负值，反面则为正值，从而准确区分齿轮的正反面。
方案优势
1.非接触式测量：避免了传统接触式测量可能带来的损伤，保护了齿轮表面质量。
2.高精度与高效率：结合先进的图像处理与三维重建算法，实现了快速、准确的测量与识别。
3.智能化操作：自动化程度高，减少了人工干预，提高了检测的一致性和可靠性。
4.适应性强：可适应不同尺寸、形状的齿轮检测需求，具有广泛的适用性。
