手表表盘瑕疵与尺寸检测案例

分享:

2021/04/21

作者:POMEAS



    大家都知道高档的手表,尤其是瑞士腕表都会经过一定的手工加工,既然是人为工作,就不可能像数控机床那样精准;因此即使是经过严格质检出厂全新手表,也难免会出现瑕疵这个瑕疵能允许范围。



    但是表盘上logo瑕疵,商标瑕疵、盘字瑕疵和罩光漆瑕疵等地方,有轻明显的划伤、漏镀、变色和气泡,则是不良品。



    手表的表盘外壳保护着内部的精密器件,对装配过程有着重要影响,如何在手表表盘外观无瑕疵,尺寸无问题的情况下保证生产的效率,是很多制造商需要解决的问题,针对这一问题,普密斯推出了一系列非标定制化解决方案,为手表的品质提供质量保证。







手表检测需求

——



①检测手表表盘字符、花纹、LOGO、商标等瑕疵。

②精度要高、畸变低,兼容性高(表盘种类多)。

③表盘外径及字符尺寸检测,精度达到±0.05mm。







项目难点

——



①表盘颜色、字符、花纹种类繁多,打光难度高。

②产品高度有差异,常规景深无法满足。

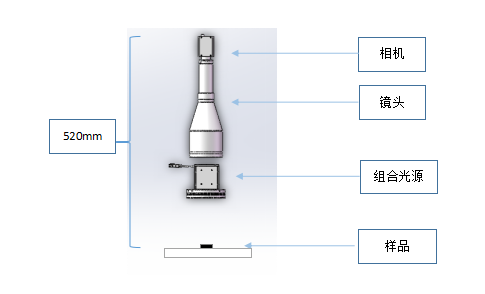

解决方案

——



①相机使用1.1英寸1200W黑白CCD数字相机。

②镜头使用1英寸0.2X双侧远心镜头 。

③光源配合普密斯白色多角度环形光以及外置同轴光源。







演示方案

——







核心配件介紹 :

——

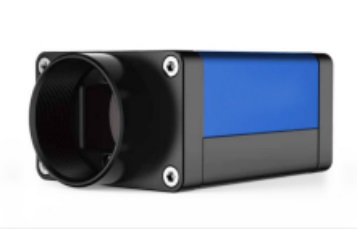

⑴ 普密斯1.1英寸1200W高清CCD相机

优点:

①高分辨率,成像清晰,满足检测需求。

②低功耗,低噪声,千兆网稳定传输,在各个场景和色温下都可以真实还原图像。

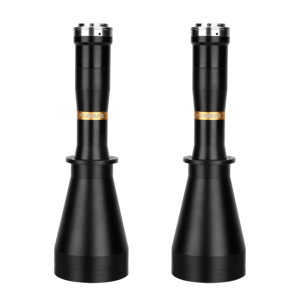

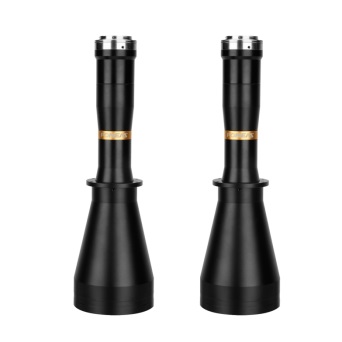

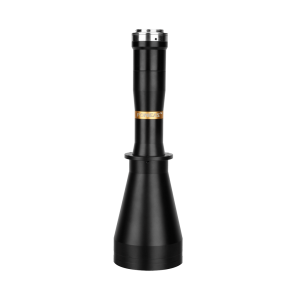

⑵ 普密斯0.2X高分辨率双侧远心镜头: VP-LTCM02-180

优点:

①基于远心光路设计,高分辨率、高景深,超低畸变成像。

②最大可支持1.1英寸相机靶面,最高可支持1200W像素。

③光圈可调,可根据使用需求灵活调整景深与分辨率。

④ 可在震动环境下保持机械的稳定性。





⑶ 普密斯环形光源(高角度)、外置同轴光源、平行背光源

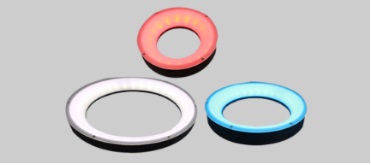

  • 普密斯的环形光源种类齐全,多色多角度,本案例中用到检测手表表盘的是高角度白色环形光源,可将产品各个位置清晰照亮,使瑕疵与背景形成明显对比,便于软件识别。







  • 普密斯外置同轴光源有红光外置同轴光源、蓝光外置同轴光源、白光外置同轴光源,本案例也可以采用白色外置同轴光源,其特殊的光路设计,可有效避免灯珠在高反光平面上的灯影,能凸显出物体表面微小的不平整,可将划痕、加工碰伤等不良特征很清晰的反映出来,便于软件评估。







  • 普密斯的平行背光源LED高密度排列,整体均匀性好,光线柔和亮度高,可将产品的外轮廓清晰的凸显出来,便于软件识别捕捉,保证量测的高稳定性。

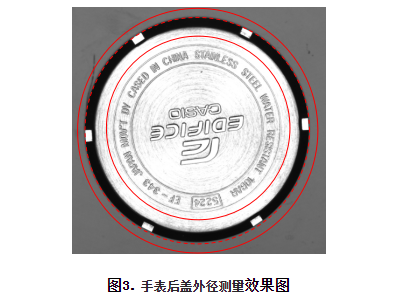

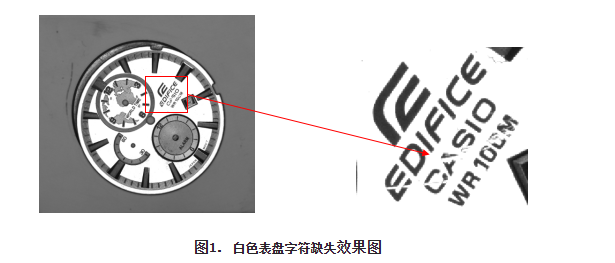

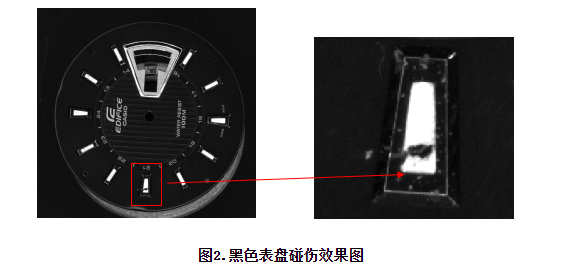

案例结果展示:

——
