IC电感pin脚共面度检测案例

分享:

2021/04/23

作者:POMEAS





IC电子元器件是电子元件和小型的机器、仪器的组成部分,是构成电子信息系统的基本功能单元。为了保证电子器件的品质,需要对IC工艺制造过程有严格的检测要求。其中IC元器件缺陷检测包括:表面瑕疵识别、尺寸查验、丝印清晰度检测及IC电感pin脚共面度检测等。







IC电感pin脚共面度检测需求

——



 检测变压器等元器件pin脚共面度。





项目难点

——



① 产品正常摆放,视觉系统只能从侧面横卧检测;



② 待测的产品种类较多,视觉系统需要可切换倍率兼容检测不同大小产品;



③ 人工下料,位置与镜头之间的相对距离不固定会导致成像不清晰。







解决方案

——



1、200W彩色HDMI高清相机;



2、镜头使用高精度6.5X手动定格变倍镜头;



3、光源搭配白色高亮环形光源;



4、用透明玻璃做定位靠距。







演示方案

——









核心配件介紹:

——



 一、普密斯200W高清HDMI相机



通过工业相机CCD内置的高清感光芯片和高速处理器,在提供1080P 高清图像的同时,帧率和对焦速度显著提升,当移动到希望观察的位置时,影像丝毫不会有拖影,这一全新的观察方法可大幅提高观察速度。



普密斯HDMI相机内带十字靶标功能,可按客户需求绘制出检测区域并标注文字,操作简单,快速高效。能让新员工在最短时间内投入工作。







二、普密斯高精度变倍镜头: VP-LZ-63100D



为了保证共面度检测方案的结构紧凑,得到高质量的图像,选用 63100D定格定倍镜头。



优点:



1、倍率0.7X-4.5X,变倍比6.5X能满足客户对大小产品的检测需求;



2、优秀的光学性能,高分辨率,低畸变,能使图像格外清晰,员工能轻松看清pin脚末端位置;



3、模块化设计,可根据不同产品大小灵活搭配不同配件满足使用;



4、稳定性高,可在多次变倍下依旧保持清晰图像。








三、普密斯光源



普密斯的环形光源种类齐全,多色多角度,本案例中用到高角度小内径的白色环形光源,高密度LED排列,内径小,光束集中,亮度高。可以清晰的将pin脚末端位置照亮,与其他区域区分开来,让员工轻松对准检测区域。









案例结果展示:

——

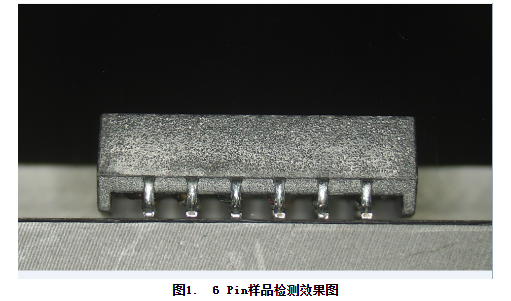

Actual image for pin sample detection

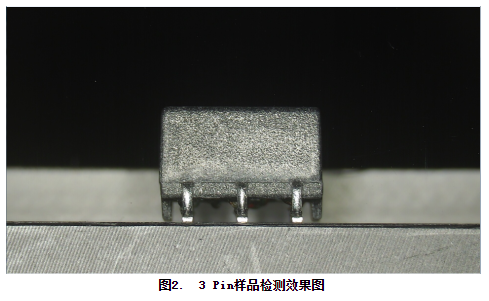

Actual image for pin sample detection
