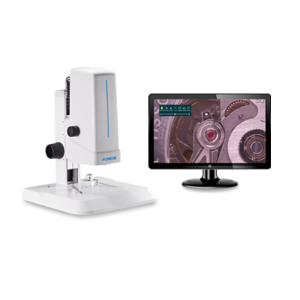

自动对焦视频显微镜
自动对焦视频显微镜

可以在显示器上以全新的角度观察样品,并且无需使用目镜。显示器可显示高品质全彩色静态图像以及动态高清影片。一体化机身设计,具有光源切换、连续变倍、自动对焦等功能,无需进行手动对焦的新观察方式。

产品优势
——


操作演示视频
——

1.观察位置始终处于实时对焦状态,无需进行手动对焦的新观察方式;

2.采用可连续变倍镜头,变倍比0.7x-4.5x;

3.整个光学系统由普密斯自主研发,机身一体化设计,性能优异,兼容性更佳;

4.高分辨率1080P、帧率60FPS、清晰、HDR;

5.插入TF卡,可以存储图片以及动态视频;

6.可根据客户要求,选择不同光源(例如环形光、同轴光、底光)。

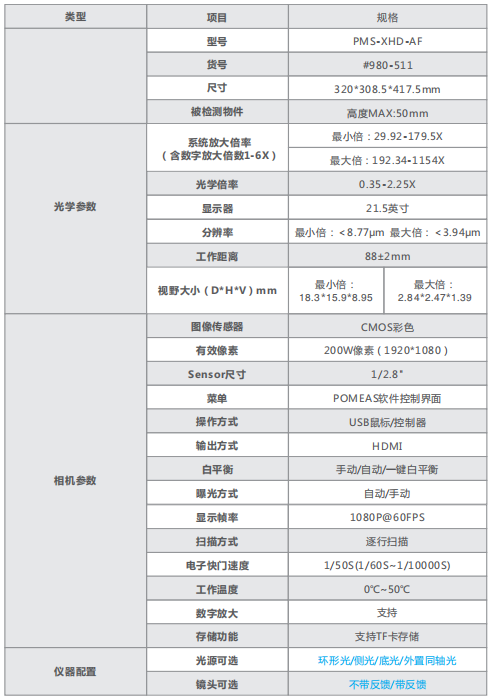

自动对焦视频显微镜参数表

——

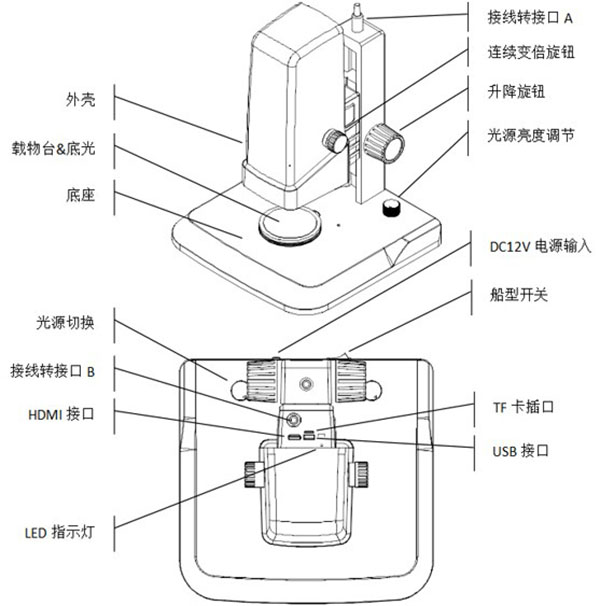

解析图

——








观察位置始终处于实时对焦状态,无需进行手动对焦的新观察方式


通过相机内置的高清感光芯片和高速处理器,在提供 1080P 高清图像的同时,帧率和对焦速度显著提升,当移动到希望观察的位置时,自动识别焦点信息,可瞬时获取清晰的对焦图像,这一全新的观察方法可大幅提高观察速度。

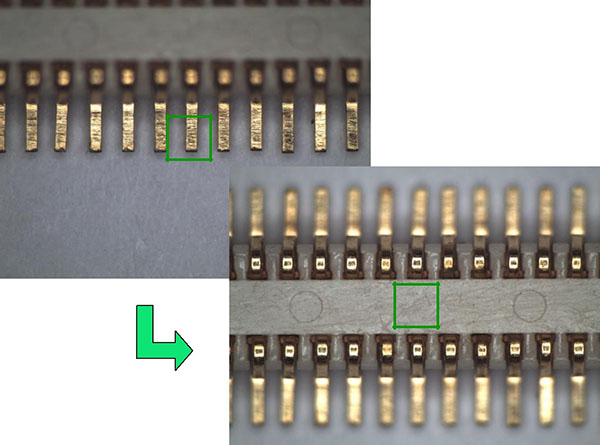

只需将希望观测的位置,移动到聚焦框,即可瞬时观察对焦清晰的图像







高分辨率 1080P超高速 60FPS 超清晰 HDR


相机提供 1920*1080 全高清图像,每秒 60 帧高速摄取,HDMI 纯数字高清输出,绝无拖影和延时现象;全新的彩色算法,确保图像颜色真实再现;特有的多级宽动态(HDR)功能,具备边缘增强模式,显著提升图像效果。

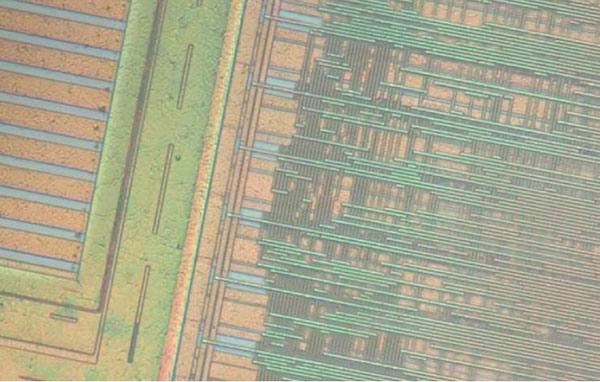

普通观察(集成电路 1000X)

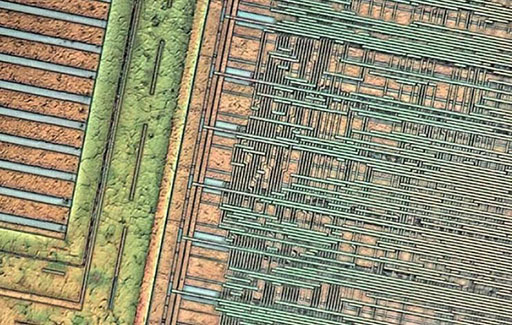

超清晰 HDR 观察(集成电路 1000X)



采用连续变倍镜头,可变倍率在07x-4.5x之间,电子放大倍数可达150倍


通过视频显微镜上的变倍旋钮,可以在不同放大倍率下观察目标;视频显微镜采用普密斯自主研发的6.5X变倍比的连续变倍镜头,有定格定倍功能,并且可选电子反馈功能,可以实现高分辨与高放大倍率的完美组合,帮助客户更准确的观察到工件细节与瑕疵缺陷。

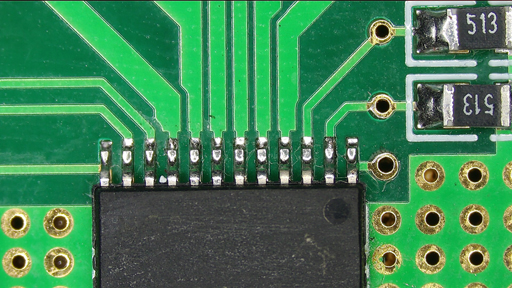

IC引脚-0.7x观察效果


IC引脚-4.5x观察效果





应用实例

——

手机行业应用实例

 主要检测手机壳上螺孔是否有瑕疵(裂缝、破损等)与杂物堵塞。因为手机壳上螺孔较多且有部分螺孔高度不一,使用传统的显微镜不易检测且需要不断调整工作距离,而使用高清显微一体机可通过变倍寻找目标,然后快速定焦检测

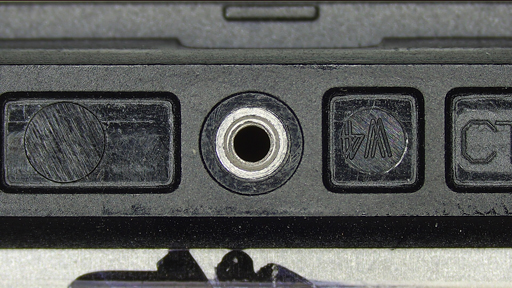

手机壳螺孔检测-环形光

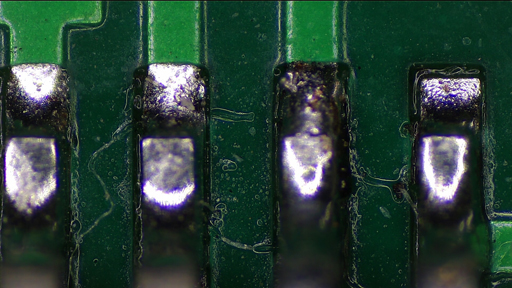

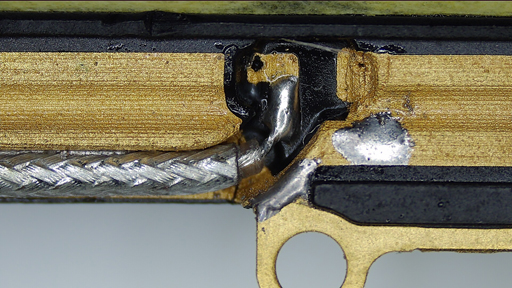

焊点检测



电子行业应用案例



电子行业应用案例
