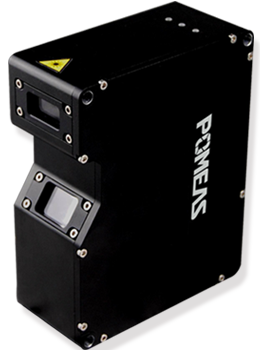

PL-02系列激光轮廓传感器
PL-02系列激光轮廓传感器

激光轮廓传感器采用激光三角反射式原理,实现物体任一轮廓线尺寸测量,如高度差、宽度、角度、半径等,也可以实现缺陷检测、外观尺寸扫描、表面特征跟踪等功能。 速度快、精度高、非接触,易安装、可同时测量一个轮廓上的多个尺寸。 此产品先后通过了ISO9001认证、欧洲CE认证、ROHS认证、美国FDA认证、日本JQA认证。

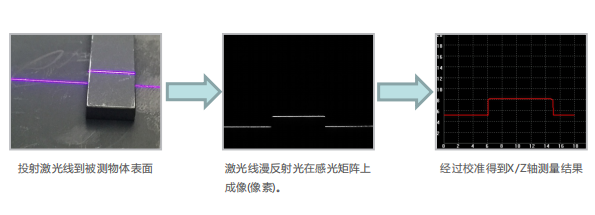

测量原理
——



技术特点
——

激光轮廓传感器采用激光三角反射式原理:激光束被放大形成一条激光线投射到被测物体表面上,反射光透过高质量光学系统,被投射到成像矩阵上,经过计算得到传感器到被测表面的距离(Z轴)和沿着激光线的位置信息(X轴)。移动被测物体或轮廓仪探头,就可以得到一组三维测量值。






        高达1280测量点每扫描线

        测量重复精度可达0.2um

       可检测玻璃和高反光材料

       405nm蓝色激光,IP67防护等级

       千兆以太网数据传输

       在线测量间距,轮廓,台阶,角度等

       缺陷检测,平面度检测;

       轮廓跟踪、尺寸测量、3D扫描

       轮廓传输或测量数据输出

      坚固耐用,适合生产线和实验室使用

      适用于机器人应用

      多种扫描应用

     适用于集成商和终端用户

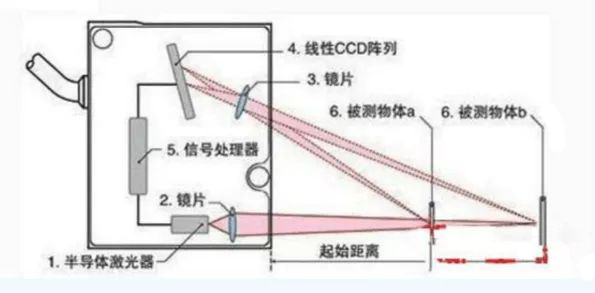

激光轮廓传感器结构

——

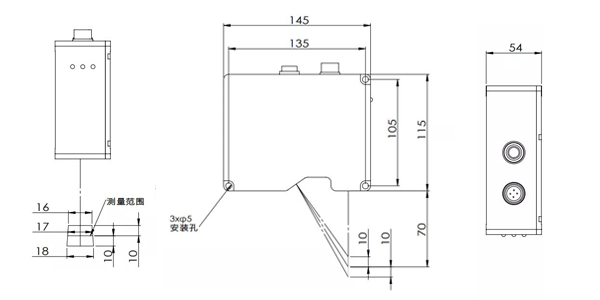

激光轮廓传感器尺寸图

——



(1)半导体激光器  (2)镜片  (3)镜片(4)线性CCD陈列

(5)信号处理器   (6)被测物体

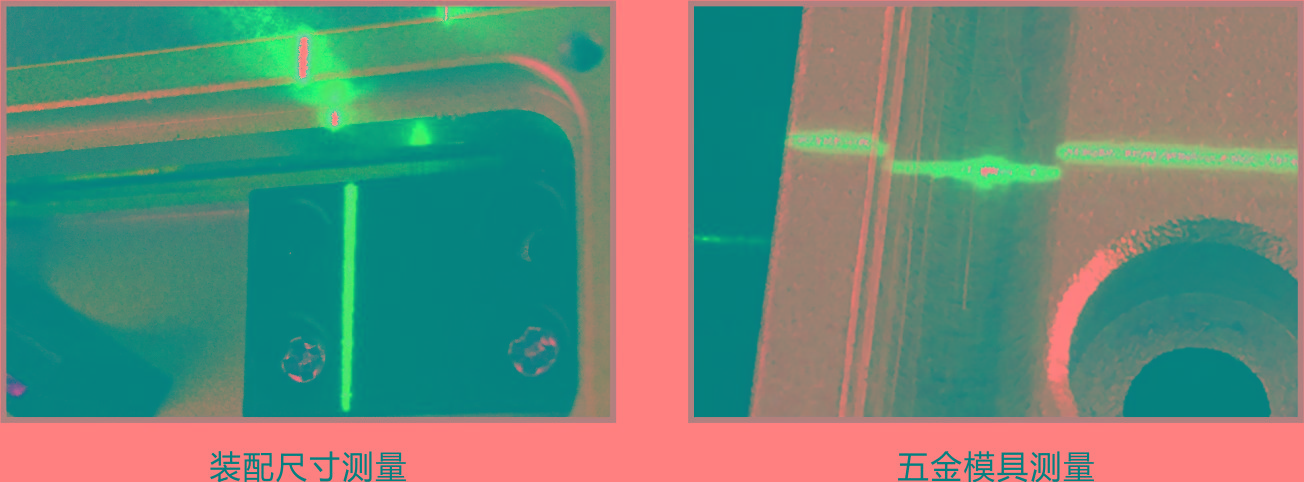

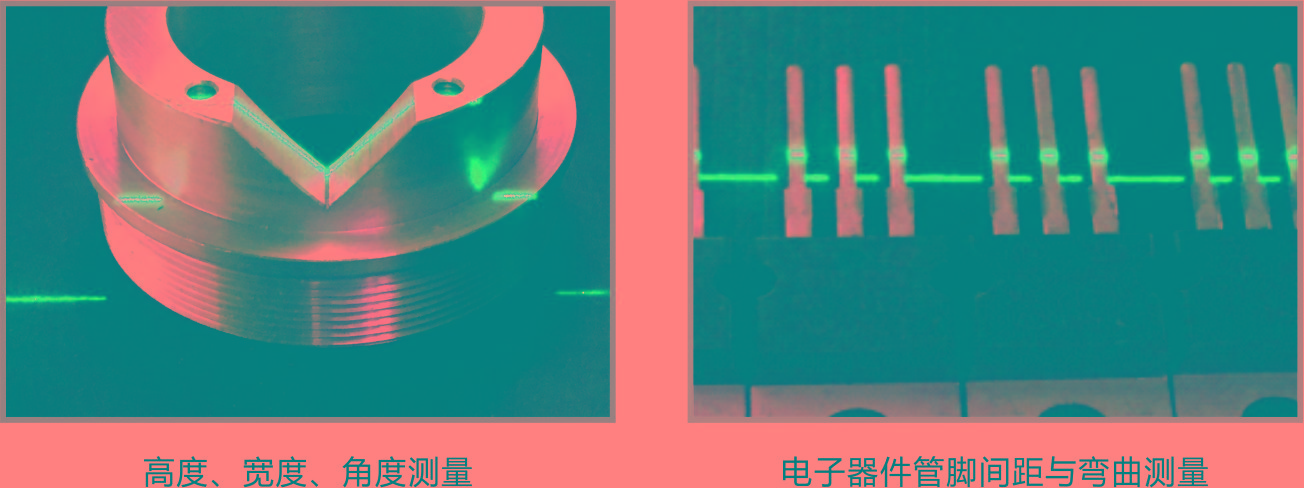

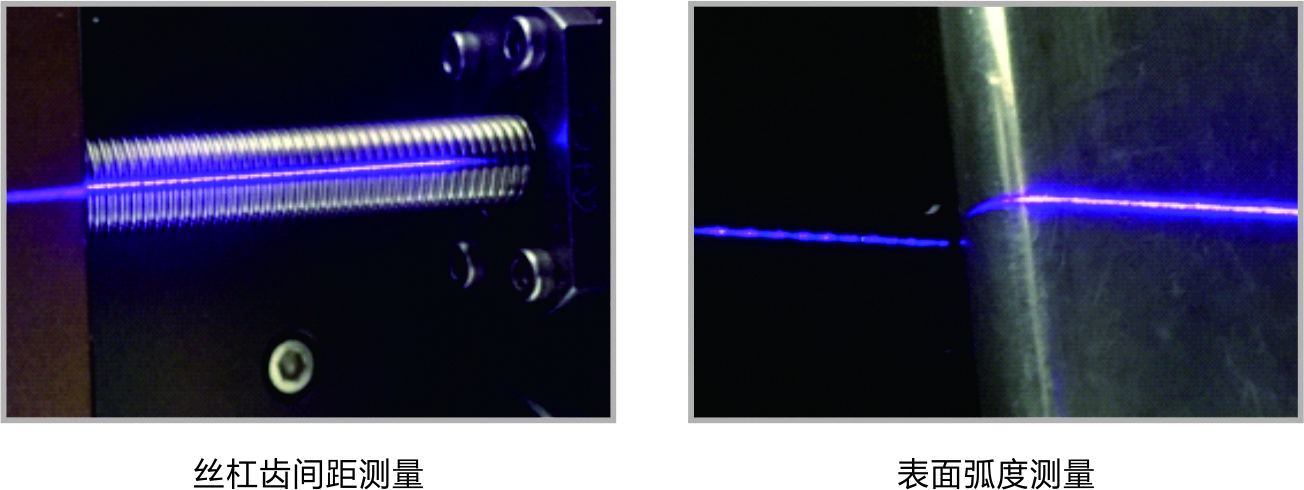

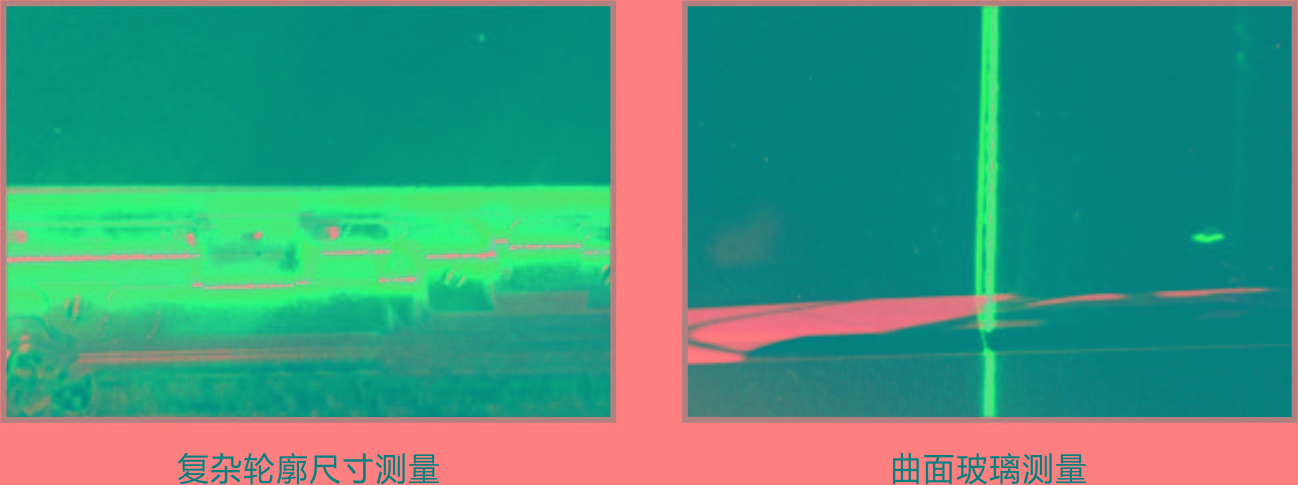

激光轮廓传感器应用案例

——



激光轮廓传感器具体可以应用在哪些行业呢?

1、汽车行业,例如:汽车装配位置、缝隙检测,汽车把手曲面检测,轮胎检测,复杂轮廓尺寸检测等;

2、手机行业,例如:手机面板装配对位,手机元件尺寸检测,手机屏幕厚度检测,手机表明曲弧面测量等;

3、半导体行业,例如:PCB板检测、电子元器件高、宽、角度检测,IC管脚间距与歪曲测量等;

4、五金行业,例如:齿轮卡齿对位检测,齿轮齿距检测,轴承高度检测等;

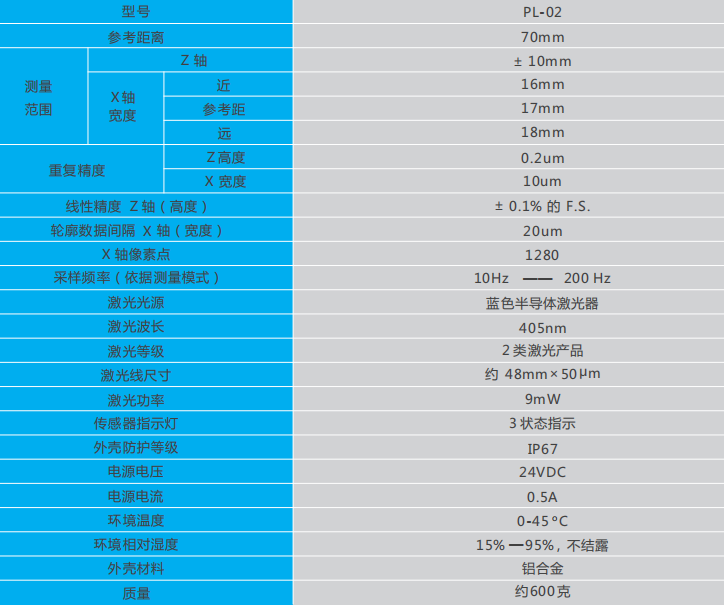

激光轮廓传感器参数

——
