芯片字符瑕疵识别检测方案

检测要求

自动化 视觉识别检测 芯片上的字符瑕疵,包括:字符偏移、缺失、溢墨。



检测难点

① 芯片表面有油污等杂质怎么检测,普通光线无法穿透油污,无法照亮芯片上的字符。

② 芯片上的字符较小,约1mm*1mm,因此需要高分辨率远心镜头来成像观测。

③ 芯片识别需满足自动化高效检测,拍照频率为0.3s/pcs,因此需要千兆网工业相机。



解决方案

  1、相机使用普密斯的高速工业相机

     2、远心镜头使用0.17X的高分辨率远心镜头;

  3、再配合红色外置同轴光源。

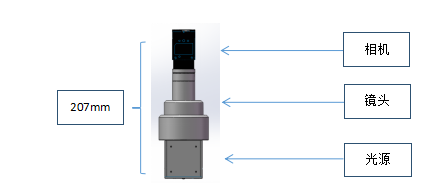

演示方案






核心配件介绍:



一、普密斯高帧率千兆网相机

  为了满足自动化高效检测,采用普密斯千万像素工业相机

  优点:

1.      高帧率千兆网相机高速飞拍,可满足0.3s/pcs的高速拍照识别,图像无拖影、无断层;

2. 传输稳定,高速飞拍时,图片稳定传输,不丢帧、不断流。





二、普密斯高分辨率远心镜头:TCM017-110

  为了满足字符清晰成像以及瑕疵识别,采用五百万像素高分辨率远心镜头

  优点:

1. 高分辨率:分辨率高达0.016mm,字符因此可以清晰成像以及瑕疵可以被软件识别;

2. 低畸变:TV畸变低至0.01%,字符不会因镜头畸变而成像变形,软件判断结果有误;

3. 大景深:景深为11mm,即使芯片在检测时位置有上下改变,也不会造成软件无法抓取清晰图像;







三、普密斯红色外置同轴光源

  普密斯外置同轴光源有红色同轴光源、蓝色同轴光源和白色同轴光源,本案例我们采用红色视觉光源

  优点:

1. 具有高穿透性,能够穿透芯片上的油污,可以清晰观测到芯片上的字符瑕疵。

2. 画面均匀性高,便于视觉软件识别。

3. 频闪亮度高,适用飞拍应用场景。













案例结果展示:





1 芯片合格品效果图









2 芯片字符缺墨效果图





3 芯片字符偏移效果图











4 芯片字符溢墨效果图



















案例应用优势:

一、结构紧凑,可结合平台实现自动化检测

二、成功案例、一站式采购视觉配件

三、珠三角一带(深圳、东莞、佛山、广东、中山、惠州等地区)长三角一带(上海、苏州、宁波、杭州、无锡等地区)可以带镜头及方案上门测试可借样



普密斯一直致力于支持广大用户,并协助他们成为其行业中的佼佼者。
