芯片字符瑕疵识别检测方案
银行卡瑕疵检测方案
项目要求
① 检测银行卡光亮面表面的划痕以及指纹；
② 检测油性封面表面的指纹；
项目难点
1、银行卡等产品表面易反光，普通光源会在图像区域反射出灯影；
2、划痕的形态方向多样化，单一方向打光不能检测出所有划痕；
3、指纹痕迹浅，很难分辨。
解决方案
1、黑白CCD数字相机；
2、镜头使用0.3X高分辨双侧远心镜头；
3、配合普密斯自主研制的平行同轴光源。

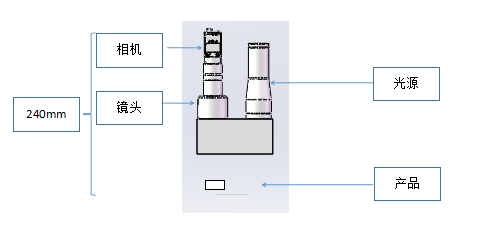

演示方案
核心配件介绍：
一、 普密斯高清CCD相机
优点：
1. 千兆以太网接口，高速传输，无需网络中继器，最大传输距离可达100m；
2. 支持锐度，降燥，伽玛校正，黑电平校正等ISP功能；
3. 高稳定性，在各个场景和色温下都能保持清晰锐利，真实还原图像画面。
二、普密斯0.3X高分辨率远心镜头：VP-LTCM03-110
镜头参数表：
优点：
1、物方远心设计，高景深，高分辨率，低畸变；
2、支持2/3”靶面尺寸相机；
3、重复定位精度高；
4、可在震动环境下保持机械的稳定性；
三、平行同轴光源（绿色）
普密斯点平行同轴光源有红光平行同轴光源、绿光平行同轴光源、蓝光平行同轴光源、白光平行同轴光源，本案例我们采用绿色平行同轴光源，其特殊的光路设计，可有效避免灯珠在高反光平面上的灯影，能凸显出物体表面微小的不平整，可将轻微划痕、指纹痕迹很清晰的反映出来，便于软件评估。
案例结果展示：

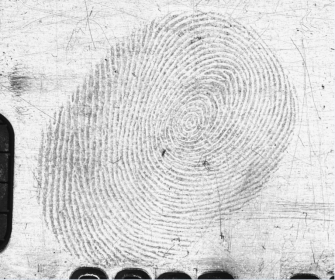

图1.指纹检测效果图

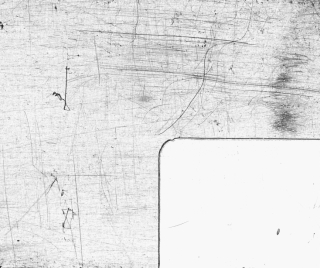

图2 .划痕检测效果图
