在线图像测量仪常见安装形式有哪几种？

2026/08/18

作者:adminBOSS

在线图像测量仪支持多种安装方式，包含平放、直立、拆分双测头三类方案，不同安装形式下设备测量精度可保持一致。

在线图像测量仪作为产线尺寸检测常用视觉设备，不少现场工程师会关心安装形态是否会影响检测结果，或是能否适配狭小、异型工位。这款设备可灵活选择平放、直立、拆分双测头三种安装方案，适配不同产线布局。

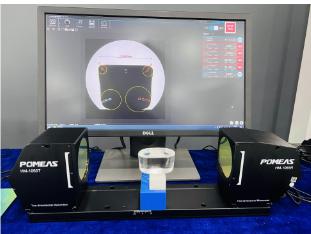

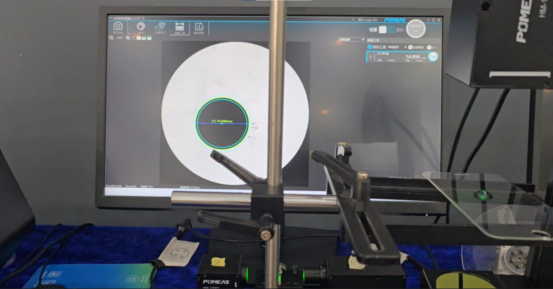

平放与直立属于整机一体式安装，仅改变设备摆放姿态，光学光路结构未做改动，标定基准维持原有状态，只要环境震动、光照条件稳定，测量精度不会因横竖摆放产生偏差，适合常规流水线、侧边检测工位使用。

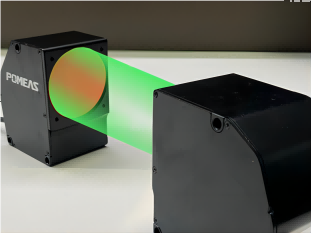

拆分双测头模式属于分体使用场景，灵活性更强，可应对工件正反面、双向同步检测需求，但该方案存在关键前提：测头工作距离需要维持在设备原始标定距离，不可随意增减。一旦改变工作距离，光学成像倍率会发生偏移，直接造成尺寸检测偏差，即便硬件本身支持分体安装，也必须严格遵循测距要求。

多种安装形态的设计，核心是为适配产线改造、紧凑工装、多面同步检测等不同现场工况，不用为了适配工位更换整套检测设备。需要注意，无论选用哪一种安装方式，完成安装后都建议重新做现场标定，消除工装固定、姿态调整带来的微小基准偏差，进一步保障检测稳定性。在光照均匀、无强振动、符合标定测距的工况下，三种安装方案都可以稳定达成一致的测量精度。
